핵심 요약 (Executive Summary)

• 핵심 답변:아트라스 AGM 산업용 배터리의 단자 조임 불량은 접촉 저항을 증가시켜 화재나 배터리 폭발의 직접적인 원인이 됩니다. 따라서 반드시 토크 렌치를 사용하여 제조사가 규정한 적정 토크 값(일반적으로 M8 기준 9~12 N·m)으로 체결해야 합니다.
• 안전 기준 (IEC 60896):체결 토크뿐만 아니라 부동 충전 전압(Float Voltage), 내부저항 측정을 주기적으로 진행하여 열폭주(Thermal Runaway)를 사전에 방지해야 합니다.
• 유지보수 핵심:SOH(State of Health)가 80% 이하로 떨어지면 즉각적인 교체 계획을 수립해야 합니다.

아트라스 산업용 배터리 점검 시 필수 확인: 제조사 권장 토크와 핵심 관리 지표 총정리

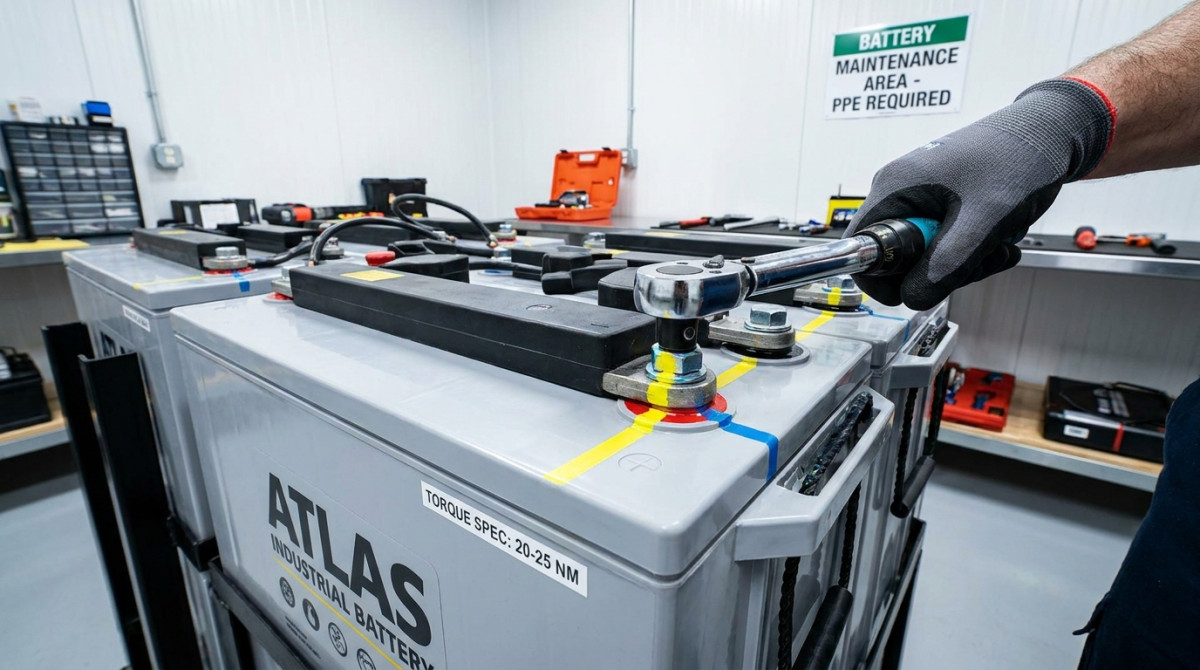

UPS(무정전 전원 장치), 수배전반, 통신 장비 등에 폭넓게 사용하는 아트라스(AtlasBX) AGM 산업용 배터리를 점검할 때, 현장 작업자들이 가장 간과하기 쉬운 부분이 바로 '단자 체결 토크(Torque)'입니다. 눈으로 보기에 단단히 조인 것 같아도, 실제로는 규정 값에 미달하거나 오히려 과도하게 조여 단자 내부가 파손되는 경우가 빈번합니다.

이 글에서는 아트라스 AGM 배터리의 권장 체결 토크 기준과국제 표준(IEC 60896)에 입각한 핵심 점검 항목을 구조적으로 설명합니다.

권장 토크를 지키지 않으면 어떤 문제가 발생할까요?

배터리 단자의 조임 상태는 내부저항 수치와 직결되며, 궁극적으로 설비의 화재 안전을 결정합니다.

권장 토크보다 느슨하게 체결할 경우, 단자와 케이블 러그 사이의 접촉 저항이 증가합니다. 대전류가 흐를 때 이 부위에서 심각한 발열(Micro-arcing)이 발생하며, 심한 경우 단자가 녹아내리거나 배터리 폭발로 이어질 수 있습니다.

반대로 너무 강하게 조이면(과토크), 납 성분으로 이루어진 배터리 단자 내부 나사산이 뭉개지거나 배터리 케이스(전조)에 미세한 균열이 발생하여 황산 가스가 누출될 위험이 있습니다.

아트라스 산업용 배터리 규격별 권장 체결 토크 값

아트라스 AGM(VRLA) 배터리의 단자(Terminal) 크기에 따른 표준 권장 토크 수치입니다. 현장 점검 시 반드시 디지털 또는 기계식 토크 렌치를 사용하여 아래의 기준을 준수해야 합니다.

안전 관리 국제 표준(IEC 60896) 기반 핵심 점검 사항

고정형 납축전지에 대한 국제 표준인 IEC 60896-21/22 규격에 따르면, 단순히 볼트를 조이는 것을 넘어 다음과 같은 전기적 특성을 함께 점검해야 시스템의 안정성을 보장할 수 있습니다.

1. 부동 충전 전압 (Float Voltage) 관리

배터리가 만충 상태를 유지하며 자연 방전을 보상받는 전압입니다. 12V 배터리 기준 주변 온도 25℃에서 보통13.2V ~ 13.6V (셀당 2.20V ~ 2.27V)사이를 유지해야 합니다. 이 전압이 너무 높으면 과충전으로 인한 배터리 부풀음(Swelling)과 열폭주가 발생하고, 너무 낮으면 극판에 황산염이 쌓여(Sulfation) 수명이 급격히 줄어듭니다.

2. 내부저항 (Internal Resistance) 측정

배터리 노후화를 가장 정확하게 파악할 수 있는 지표입니다. 초기 설치 시 측정한 기준값(Base line) 대비 내부저항이 1.3배 이상 증가했다면 주의 관찰이 필요하며, 1.5배(50%) 이상 증가했다면 수명이 거의 다한 것으로 판단합니다.
